Юрий Николаевич Маслаков, технический директор ООО «ИНВИТРО ВИЖН»
Измерение смещения руды при взрыве горного массива — один из важнейших компонентов системы контроля качества работы горнорудного предприятия. Но поскольку рудные контуры при БВР смещаются произвольно, а детерминированная составляющая отсутствует, традиционное моделирование не способно дать достаточно точный прогноз.
Максимальная точность достигается при проведении измерений постфактум — уже после взрыва. И наилучшие результаты показывает метод прямого замера смещения взорванного массива горных пород.
Первая система для проведения таких измерений в трёхмерном формате разработана в Австралии около 20 лет назад и активно применялась в России. За последние несколько лет появились отечественные разработки. Один из успешных примеров — программно-аппаратный комплекс «МАЯК» (ПАК «МАЯК») от компании «Инвитро Вижн».
ПАК «МАЯК» помогает определить, как смещается массив горных пород в результате взрыва при добыче полезных ископаемых открытым способом. Это даёт возможность управлять потерями ценного компонента и разубоживанием, что способствует увеличению процента извлечения. И существенно повышает качество оперативного планирования добычи руды.
Выживаемость более 95 %
В ПАК «МАЯК» используются датчики «МАЯК» для контроля смещения горной массы с мешком для утяжеления при работе на обводнённых скважинах, а также оборудование для поиска и программирования датчиков в противоударном кейсе. Комплектация комплекса включает устройства поиска, программирования, GNS-приёмник (опционально), полевой контроллер, проводные наушники, крепление для полевого контроллера и термочехол для него (опционально), Flash-накопитель с ПО.

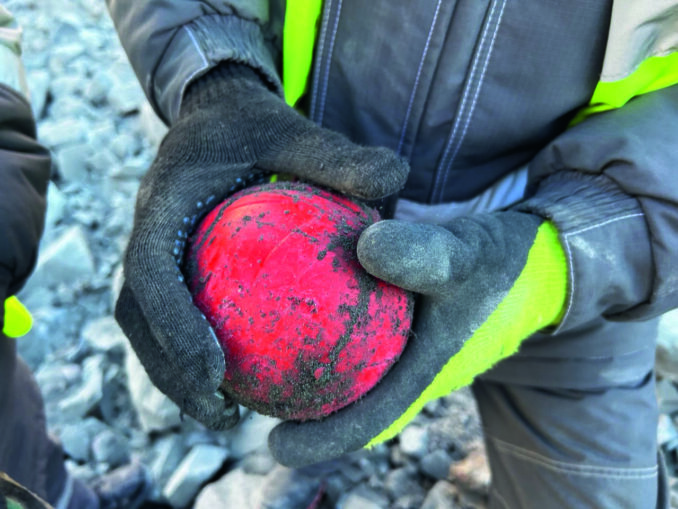

Датчики контроля смещения горной массы «МАЯК» — собственная разработка «Инвитро Вижн». Предусмотрено несколько сценариев программирования для разных условий. Гарантированная глубина обнаружения датчиков — до 15 метров.
При программировании каждому датчику можно задать свой уникальный номер (до 31 номера) и разместить в одной скважине один или два датчика. Такое устройство способно работать в режиме ожидания 31 день.
Настраиваются и активируются датчики «МАЯК» дистанционно, бесконтактно, с помощью программатора. Это можно делать в автономном режиме через встроенное меню, полевой контроллер, персональный компьютер, используя беспроводное подключение по Bluetooth.
Для обнаружения датчиков применяется устройство поиска с комплектным полевым контроллером, которое помогает найти сигнал от датчика, идентифицировать его, определить местоположение и глубину залегания, привязать полученные данные к координатам местности при использовании GNSS-приёмника. С помощью устройства поиска оператор получает информацию от датчика в процессе его активации и программирования.
Точность поиска датчика — 10 см
Программное обеспечение для ПАК «МАЯК» разработано специально для этого комплекса по методологии поиска подземных датчиков-маяков с применением GNSS-технологий и пространственного анализа распределения электромагнитных сигналов.
Ключевой элемент прибора — поисковое устройство, оснащённое GNSS-приёмником, который функционирует в кинематическом режиме трекинга (TRK). Выполняя поиск датчиков, оно непрерывно регистрирует многопараметрические данные: временные метки, уровни принимаемого сигнала (текущий и максимальный), расчётные значения глубины залегания, трёхмерные геодезические координаты (с сантиметровой точностью), параметры качества позиционирования (PDOP, HDOP, точность).
Двухуровневая система регистрации данных в ПО ПАК «МАЯК» включает автоматическую запись и ручную фиксацию оператором координат точек с максимальным уровнем сигнала. Это позволяет формировать референсные показатели для последующего анализа на компьютере.
В процессе обработки данных трёхмерные координаты GNSS-приёмника преобразуются с учётом геометрических параметров измерительной системы — высоты установки антенны и положения приёмной катушки. Благодаря этому положение измерительного оборудования в пространстве определяется корректно.
Многопараметрическая система
Программно-аппаратный комплекс «МАЯК» — прибор для многопараметрической регистрации данных. Фиксируются не только уровни электромагнитного сигнала, но и расчётные значения глубины залегания обнаруживаемых датчиков. Глубина определяется по специализированной калибровочной таблице, основанной на эмпирических зависимостях между уровнем сигнала и расстоянием до датчика.
На основании полученных данных реконструируется пространственная модель распределения электромагнитного поля с учётом топографических особенностей местности. Точность интерпретации информации существенно повышается.
Основные задачи, которые решает ПО ПАК «МАЯК»:
• геометрическое преобразование координат с учётом ориентации оборудования;
• калибровочные зависимости для оценки глубины залегания;
• топографическая коррекция модели распространения сигнала;
• статистическая верификация результатов.
Дополнительно в компании разработан специализированный комплекс для:
• траекторного анализа перемещений оператора в процессе поиска;
• сравнительной оценки координат, определённых оператором и рассчитанных с помощью математической модели;
• построения радиальных профилей затухания сигнала;
• параметрической оптимизации модели распространения сигнала.
Специализированный программный комплекс для ПАК «МАЯК» обеспечивает объективную оценку качества поисковых работ и высокую точность определения координат залегания подземных объектов в сложных горно-геологических условиях. Позволяет реализовать завершённый технологический цикл — от полевых измерений смещения руды в процессе взрывных работ до аналитической обработки и формирования отчётной документации. И таким образом помогает усовершенствовать систему контроля качества на горнодобывающем предприятии.
