С. А. Червяков
ООО «СГИ» совершенствует технологии предприятий горнорудной отрасли, предлагая надёжные и экономически эффективные инжиниринговые решения, способствующие повышению производительности и эффективности оборудования.
Предлагаемые решения успешно используются на предприятиях горнорудной отрасли, расположенных в Российской Федерации и Республике Казахстан.
главный конструктор ООО «СГИ», академик АГН,
лауреат Уральской горной премии и премии
правительства Свердловской области,
кандидат технических нау
Одним из направлений деятельности ООО «СГИ» является производство и поставка безцапфовых мельниц Crumin. Их конструкция позволяет повысить производительность за счёт модернизации традиционной цапфовой мельницы в безцапфовую конструкцию большего объёма, при сохранении габаритов технологического пространства. При этом требуется минимальная доработка (подрезка) фундаментных тумб под опоры мельницы, а фундаменты под главный привод (электродвигатель и подвенцовую шестерню) остаются без изменений.
Модернизация на ЗИФ «Юбилейная» в Хабаровском крае
Преимущества безцапфовой мельницы Crumin можно рассмотреть на проекте по модернизации шаровой мельницы на ЗИФ «Юбилейная», где традиционная конструкция была успешно преобразована в безцапфовую мельницу Crumin.
Описание проблемы: имея избыточные мощности на стадии дробления и нарастив производительность выщелачивания, заказчик столкнулся с необходимостью увеличения производительности на стадии измельчения. В работе на этом участке задействованы две шаровые мельницы МШР-2100х3000, а классификация продуктов измельчения осуществляется с использованием гидроциклонов. Возможность строительства нового измельчительного отделения исключалась.
Поставленная задача: необходимо найти решение, увеличивающее производительность, не изменяя размеров технологических мест.
Анализ вводных данных, проведённый специалистами ООО «СГИ», показал, что при классификации продукта измельчения в гидроциклонах необходимости в подрезке фундамента нет. В связи с этим для модернизации на ЗИФ «Юбилейная» было предложено следующее решение: установка опоры на барабан, сохранение существующего фундамента и использование «родных» анкерных болтов, с их соответствующим уменьшением длины.
Конструктивные особенности модернизированной мельницы

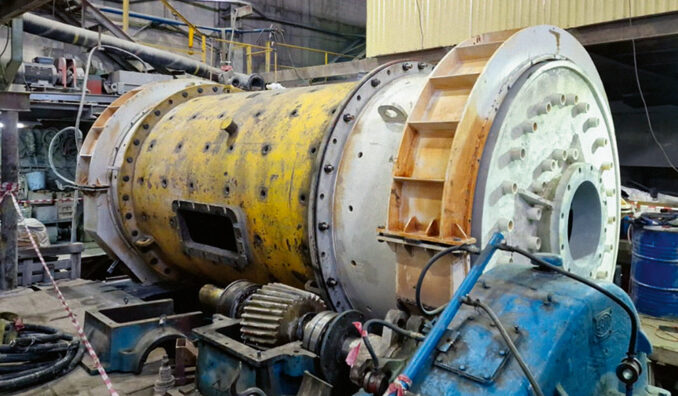

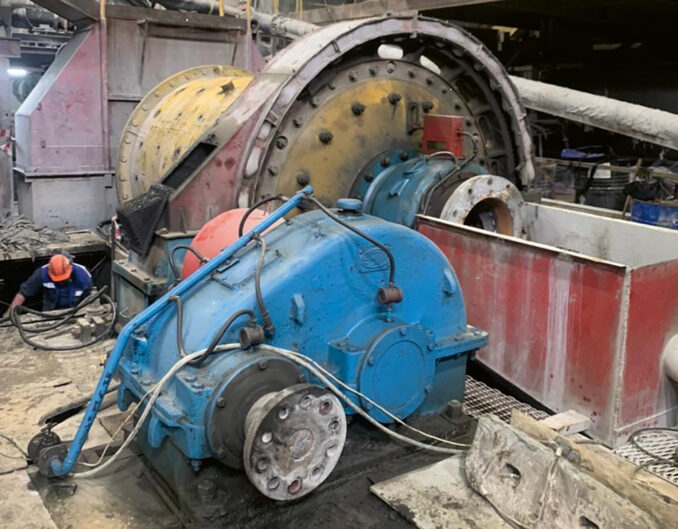

Модернизированная мельница Crumin МШР2100х3000 вместо крышек с цапфами оснащена загрузочной и разгрузочной царгами с бандажами, которые опираются на сегментные подшипники.
Вместо демонтированных подшипников с одним вкладышем и фундаментных плит были установлены новые фундаментные плиты с сегментными подшипниками. При этом сохранена исходная сетка фундаментных болтов, а сами болты были укорочены.
Система смазки подшипников двухконтурная, обеспечивающая независимую подачу масла в каждый подшипник. Сегменты оснащены термодатчиками, показания которых выведены на дисплей системы контроля температур.
Основные результаты
• При классификации продукта измельчения в гидроциклонах отсутствует необходимость в подрезке фундамента, что позволяет снизить затраты на проект и сократить сроки его реализации.
• Реализованные технические решения готовы к тиражированию на различных типоразмерах шаровых и стержневых мельниц для различных заказчиков, занятых переработкой золотосодержащей, железной, медной и других видов руд.
• Проведённая модернизация мельницы МШР-2100х3000 в безцапфовую мельницу Crumin МШР-2100х5000 полностью подтвердила расчётные параметры по производительности исходного питания, обеспечив рост производительности более чем на 60 %.
