Глобальное обновление ГГИС Майнфрэйм 10.0

Леонид Сергеевич Ломако

«Лаборатория Майнфрэйм» подготовила масштабное обновление своей горно-геологической информационной системы — ГГИС Майнфрэйм версия 10.0. Компания существенно расширила возможности программного комплекса, обновление обеспечит пользователям возможность быстрее и точнее оценивать запасы полезных ископаемых, создавать детализированные модели месторождений и планировать добычу с минимизацией рисков и максимальным экономическим эффектом.

Основные нововведения коснулись геологического направления ГГИС Майнфрэйм 10.0.

«Майнфрэйм Геология» представляет собой мощный инструмент для комплексной обработки и визуализации геологических данных, позволяющий эффективно решать широкий спектр задач, связанных с изучением и разработкой месторождений.

Интерфейс и функциональность:

•         Новый интуитивный интерфейс: переработанный дизайн и навигация обес-печивают комфортную и быструю работу специалистов любого уровня подготовки.

•         Новый геологический редактор предназначен для комплексного ведения базы геологических данных. Позволяет надёжно хранить, систематизировать и своевременно дополнять обширный перечень геологической информации, включая данные по скважинам, данным опробования, точечным пробам и материалам геофизических исследований. Поддерживает автоматическое выполнение проверок и расчёт кондиционных рудных интервалов, способствуя повышению точности и надёжности ведения данных.

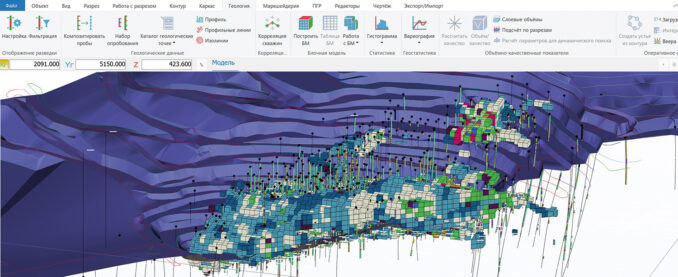

•         Инструменты настройки данных в 3D предоставляют продвинутые возможности по управлению и визуализации трёхмерных моделей геологических объектов. Пользователи могут гибко настраивать параметры отображения, проводить интерактивную фильтрацию, получать развёрнутую информацию о структуре и составе горного массива в 3D. Это облегчает выявление скрытых закономерностей и принятие взвешенных технических решений при разработке месторождений.

Инструменты статистической обработки данных:

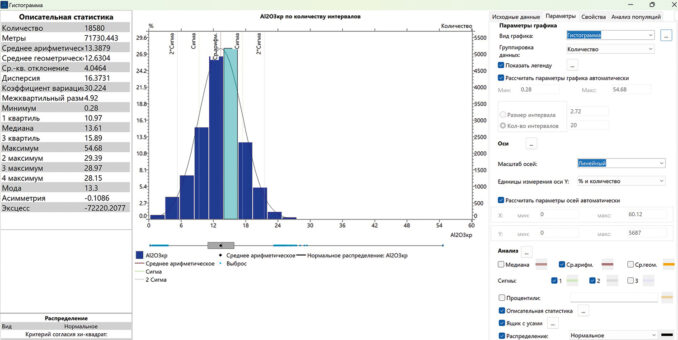

•         Описательная статистика: быстро рассчитываются основные характеристики распределения данных, такие как среднее значение, медиана, дисперсия и стандартное отклонение и другие.

•         Графики распределений и взаимосвязей предоставляют интерактивные средства визуального анализа исходных данных, включая:

—      гистограммы плотности распределения значений;

—      графики корреляций между параметрами;

—      диаграммы типа «ящик с усами»;

—      специальные графики для оценки выбросов («урезанных» экстремальных точек).

•         Инструмент фильтрации ураганных данных позволяет автоматически выявлять и исключать аномальные значения, повышая качество последующей интерпретации данных.

Пространственный анализ и геостатистика:

•         Вариография: реализованы методы пространственного анализа с использованием полувариограмм, что позволяет строить точные карты рассеяния элементов и оценивать распределение свойств внутри исследуемого объёма породы.

•         Карты вариограмм: интерактивное отображение направлений и расстояний влияния признаков для выявления зон неоднородности.

•         Swath-графики применяются для исследования закономерностей изменения содержания полезных компонентов и оценки качества интерполяции блочной модели.

•         Метод перекрёстной проверки проверяет надёжность построенной модели путём сравнения предсказанных и реальных значений параметров.

Эти улучшения позволяют сократить сроки аналитической работы, минимизировать риски ошибок и повысить точность оценочных решений в ходе планирования и проектирования горных работ.

Оценка запасов:

Значительно усовершенствованы интерполяционные алгоритмы расчёта содержаний в блочных моделях, такие как метод обратных расстояний и метод кригинга. Эти решения позволили добиться существенного увеличения точности расчёта блочных моделей и оценки запасов.

•         Метод обратных расстояний: улучшен алгоритм учёта весовых коэффициентов расстояния, что позволило снизить погрешность при экстраполяции данных на блоки с ограниченными наблюдаемыми значениями. Повышена устойчивость метода к неравномерностям расположения проб.

•         Метод кригинга: проведено существенное улучшение реализации кригинга. Новый алгоритм учитывает анизотропию пространства, улучшен учёт пространственной структуры и уменьшен эффект сглаживания границ блоков.

•         Инструмент «Сценарии» позволяет автоматизировать повторяющиеся операции по созданию и перерасчёту блочных моделей. Эта функция помогает специалистам существенно экономить время, избавляя их от рутины. С помощью инструмента можно запрограммировать автоматизированные процедуры выбора необходимых проб, запуска фильтров, расчёта качественных показателей и повторного расчета с заданными параметрами. Использование сценариев повышает производительность труда и сокращает вероятность возникновения ошибок вследствие человеческого фактора.

Новинки в продуктах Маркшейдерия, ОГР и ПГР

Возможности для маркшейдерского учёта буровзрывных работ (БВР) значительно расширились благодаря внедрению специального инструмента «Замер БВР». Этот инструмент позволяет оперативно собирать информацию о фактических скважинах:

•         ввод данных о реально пробуренных скважинах;

•         ведение точного учёта длины каждой скважины;

•         регистрация буровых станков;

•         фиксация диаметра скважин и горизонта бурения;

•         получение отчётов за указанный горизонт бурения.

Это решение упрощает процесс сбора и хранения данных, увеличивает прозрачность контроля над проведением БВР и обеспечивает быстрое получение актуальной информации для последующих инженерных расчётов и отчётности.

Инструмент «Редактор сопряжений» значительно ускоряет процесс создания объёмных моделей сопряжений подземных выработок. Программа автоматически строит оптимальную геометрию сопряжения, учитывая важные технические и эксплуатационные параметры:

•         параметры применяемой горнодобывающей техники;

•         необходимость соблюдения безопасных рабочих зазоров;

•         учёт геометрических особенностей проектных выработок.

Благодаря такому решению проектировщики экономят значительное количество времени и получают готовую рабочую документацию, соответствующую нормативным требованиям безопасности и эксплуатации.

В новом релизе ГГИС Майнфрэйм 10.0 реализован ряд важных новшеств и усовершенствований:

•         Добавлено 35 новых инструментов, предназначенных для решения производственных задач и повышения эффективности работы геолога, маркшейдера и горного инженера.

•         Впервые представлено отдельное новое WEB-приложение «Геологический редактор», позволяющее удобно и наглядно управлять всеми видами геологических данных, включая данные опробования, точки наблюдения, скважины и результаты геофизических исследований.

•         Проведена полная модернизация 24 существующих инструментов: кардинально переработаны ключевые алгоритмы и интерфейс, что обеспечило значительное увеличение производительности, снижение временных затрат и повышение точности выполняемых операций.

Эти нововведения направлены на совершенствование технологий производства и усиление конкурентоспособности продуктов компании на рынке информационных систем для горнодобывающего сектора, обеспечение технологического суверенитета на важном для страны направлении — добыче твёрдых полезных ископаемых.

Для подробного ознакомления с изменениями и новыми возможностями системы вы можете посетить официальный сайт нашей компании mineframe.ru.

Генеральный директор компании «Лаборатория Майнфрэйм» Олег Наговицын:

— За последние три года мы проделали масштабную работу по глубокой модернизации нашей геоинформационной системы. Мы не просто обновили функционал — мы создали современное цифровое решение, объединяющее инструменты геологического моделирования, маркшейдерии и проектирования как открытых, так и подземных горных работ.

Особое внимание мы уделили архитектуре системы: переход на веб-технологии, внедрение высокопроизводительной графики, использование PostgreSQL для надёжного хранения данных, а также создание нового интуитивно понятного интерфейса — всё это делает ГГИС удобной, быстрой и готовой к использованию в любых условиях.

Благодаря интеграции со службой каталогов наша система органично встраивается в ИТ-инфраструктуру — будь то крупная корпорация или небольшое горное предприятие. Уже сегодня ГГИС активно применяется на карьерах и рудниках ПАО АК «АЛРОСА». Обратная связь от пользователей помогает нам постоянно совершенствовать продукт, делая его ещё более точным, гибким и ориентированным на реальные задачи отрасли.

Мы уверены: это не просто новая версия ГГИС — это новый этап в цифровизации горнодобывающей отрасли.
